Фильтры высокого давления (резьбовое и фланцевое соединения)

PLF- HIGH PRESSURE LINE FILTER SERIES(6.3MPa 16MPa 32MPa)

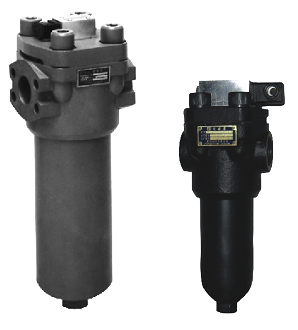

Гидравлические фильтры высокого давления (для гидравлических систем 6.3MPa 16MPa 32MPa)

alt alt

Гидравлические фильтры высокого давления используются в напорных линиях гидравлических систем для удаления всех загрязнений. Фильтрующий элемент из стекловолокна имеет высокую эффективность фильтрации. Конструкция гидравлического фильтра высокого давления имеет большую емкость для отфильтрованных загрязнений и низкий внутренний перепад давления.

Гидравлический фильтр высокого давления имеет две степени защиты – байпасный клапан и индикатор загрязненности фильтрующего элемента (опция), информирующий о необходимости замены фильтрующего элемента.

Гидравлические фильтры высокого давления этой серии применяются в гидравлических системах с максимальным давлением 6,3MПa, 16MПa и 32MПa. Они являются компактными по сравнению с аналогами, достаточно просто устанавливаются и обслуживаются.

Технические характеристики гидравлических фильтров высокого давления:

Модель	Производительность л/мин	Степень фильтрации, мкн	Номинальное давление, МПа	Внутренний перепад давления, МПа		Соединение рукавов высокого давления
Модель	Производительность л/мин	Степень фильтрации, мкн	Номинальное давление, МПа	Номинальный перепад давления	Предельный перепад давления	Соединение рукавов высокого давления
*PLF-30xP**	30	10	С=6,3 E=16 H=32	<=0.07	0,5	Резьбовое
*PLF-60xP**	60	10				Резьбовое
*PLF-110xP**	110	10				Резьбовое
*PLF-160xP**	160	10				Резьбовое
*PLF-240xP**	240	10				Фланцевое
*PLF-330xP**	330	10
*PLF-500xP**	500	10
*PLF-660xP**	660	10

МОНТАЖНЫЕ РАЗМЕРЫ

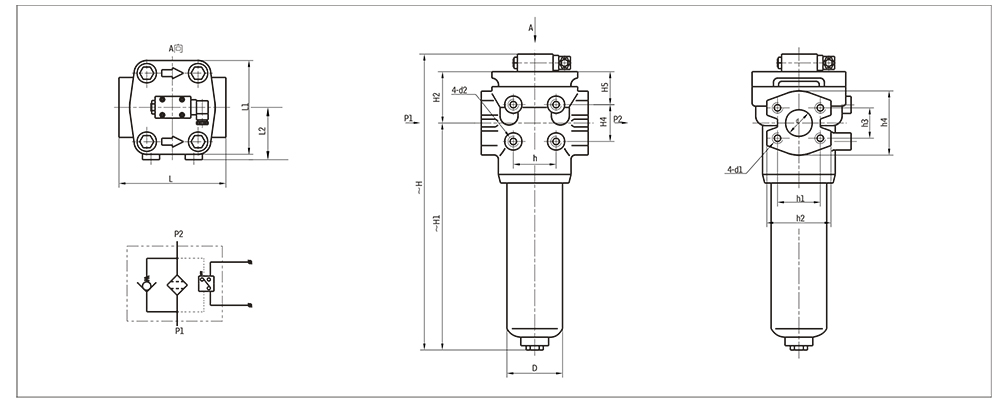

Фланцевое соединение РВД

alt

Гидравлические фильтры высокого давления 6,3МПа

Модель	Размер (мм)
Модель	H	H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
*PLF-H240xP**	348	254	59	45	39	45	69.9±0.25	94	35.7±0.25	82	140	114	69	95	2-38	4-M12	4-M10
*PLF-H330xP**	350	249	66	55	46	65	77.8±0.25	102	42.9±0.25	96	180		90	133	2-51		4-M12
*PLF-H500xP**	443	342
*PLF-H660xP**	517	416

Гидравлические фильтры высокого давления 16МПа

Модель	Размер (мм)
Модель	H	H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
*PLF-H240xP**	352	254	63	45	43	45	69.9±0.25	94	35.7±0.25	82	140	130	77	95	2-38	4-M12	4-M10
*PLF-H330xP**	368	257	76	55	56	75	77.8±0.25	102	42.9±0.25	96	180	164	100	140	2-51		4-M12
*PLF-H500xP**	461	350
*PLF-H660xP**	535	424

Гидравлические фильтры высокого давления 32МПа

Модель	Размер (мм)
Модель	H	H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
*PLF-H240xP**	377	273	69	45	49	50	79.4±0.25	110	36.5±0.25	90	150	140	82	102	2 -38	4-M16	4-M10
*PLF-H330xP**	400	277	88	60	63	80	96.8±0.25	130	44.5±0.25	110	190	180	108	146	2-51	4- M20	4-M12
*PLF-H500xP**	493	370
*PLF-H660xP**	567	444

МОНТАЖНЫЕ РАЗМЕРЫ
Резьбовое соединение РВД

Гидравлические фильтры высокого давления 6,3МПа

Модель	Размер, (мм)
Модель	H	H1	H2	H3	H4	h	L	L1	L2	D	M	d2
*PLF-C30xP**	223	136	52	39		35	110	88	56	73	2-M33x2	2-M10
*PLF-C60xP**	239	152									2-M33x2
*PLF-C110xP**	308	221									2-M42x2
*PLF-C1600xP**	290	196	59		45		140	114	69	95	2-M48x2

Гидравлические фильтры высокого давления 16МПа

Модель	Размер, (мм)
Модель	H	H1	H2	H3	H4	h	L	L1	L2	D	M	d2
*PLF-E30xP**	223	136	52	39		35	110	100	62	73	2-M33x2	2-M10
*PLF-E60xP**	239	152									2-M33x2
*PLF-E110xP**	308	221									2-M42x2
*PLF-E1600xP**	294	196	59	43	45		140	130	77	95	2-M48x2

Гидравлические фильтры высокого давления 32МПа

Модель	Размер, (мм)
Модель	H	H1	H2	H3	H4	h	L	L1	L2	D	M	d2
*PLF-H30xP**	239	146	58	45		35	118	114	69	73	2-M33x2	2-M10
*PLF-H60xP**	255	162									2-M33x2
*PLF-H110xP**	329	236									2-M42x2
*PLF-H1600xP**	319	215	69	49	45	50	150	140	82	102	2-M48x2
